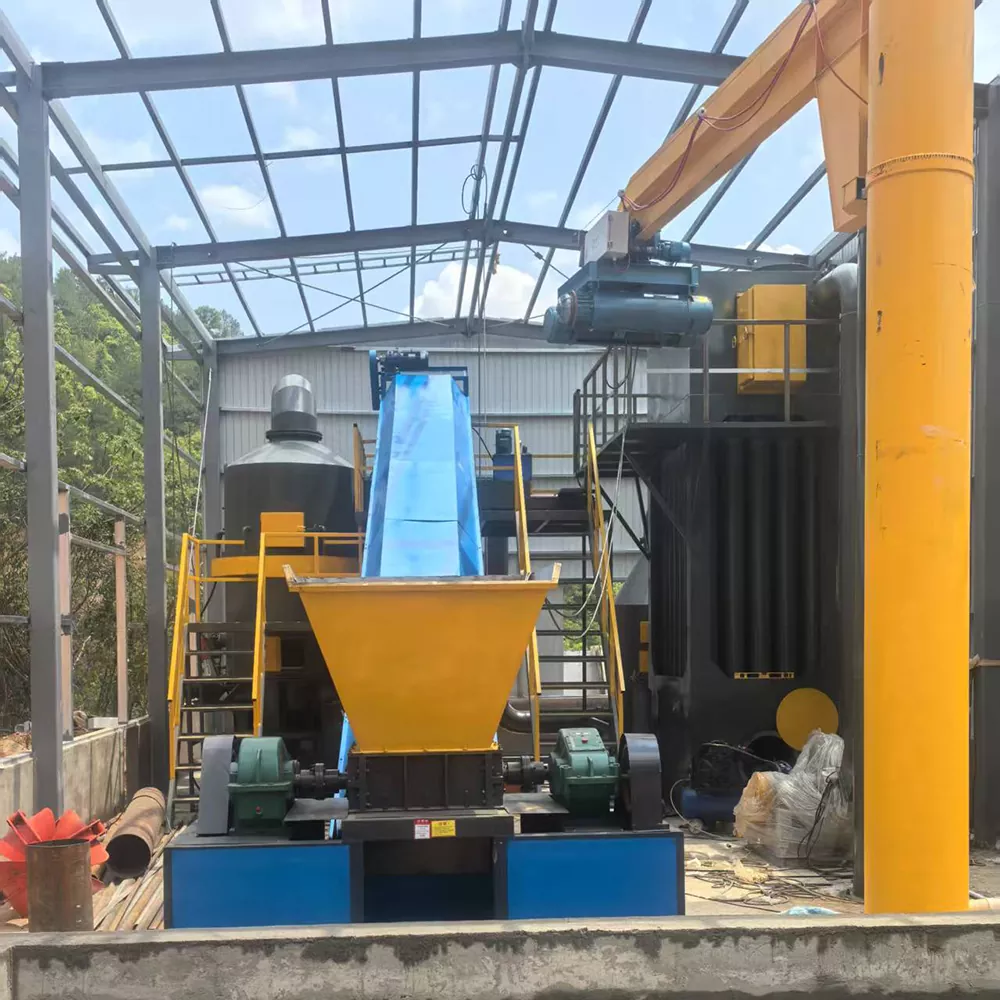

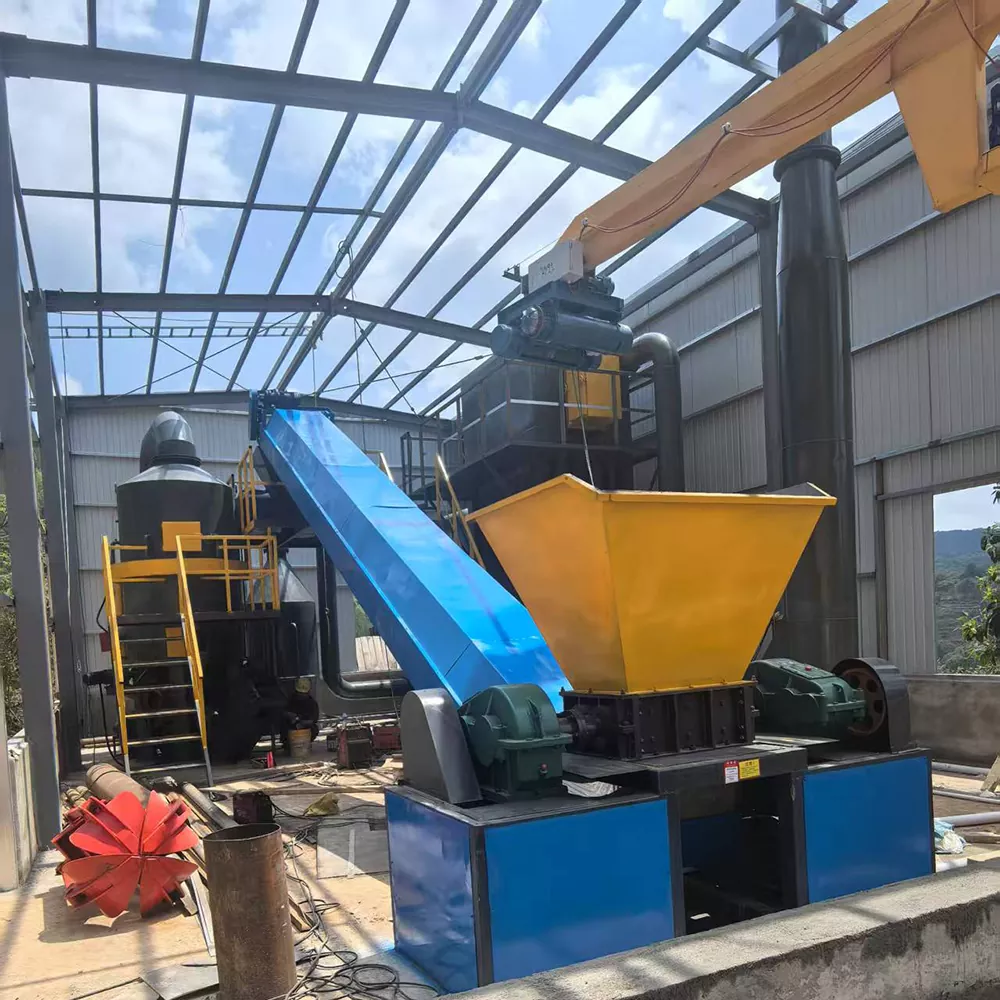

10 тонна қоқыс жағу қондырғысы

Аты

Жүйе конфигурациясы

Техникалық сипаттамалар

Саны

Азықтандыру жүйесі

Gantry Grab кран жүйесі

Жабдықтың қуаты: ≤5,5 кВт;

Бір рет ұстау сыйымдылығы: ≥200 кг;

Үлгі: BZD түрі, 1,5 тонна;

Өлшемдері: Ұзындығы 5 м × Биіктігі 5 м

1

Қалдықтарды ұсақтағыш

Жабдықтың қуаты: ≤60 кВт;

Габариттік өлшемдері: 3000 × 1400 × 2300 мм;

Ұсақтау өнімділігі: ≥2000 кг/сағ;

Функциясы: Ұсақтау алдында коммуналдық қалдықтарға араласқан металл материалдарды бөледі; қауіпсіздік баспалдақтарымен және қоршаулармен жабдықталған

1

Конвейерлік таспа жүйесі

Жабдықтың қуаты: ≤11 кВт;

Құрамына: Тот баспайтын болаттан жасалған қырғыш конвейер, ұсақталған қалдықтарды конвейер, кішігірім материал конвейері, үлкен өлшемді материалды тасымалдаушы

3

Біліксіз магнитті аспалы троммельді скрининг жүйесі

Жабдықтың қуаты: ≤11 кВт;

Габариттік өлшемдері: 1000 × 3000 мм;

Қауіпсіздік баспалдақтарымен және қоршаулармен жабдықталған

1

Гидравликалық қоректендіру механизмі

Жабдықтың қуаты: ≤5,5 кВт;

Азықтандыру өнімділігі: 1000 кг/сағ;

Функция: Ұсақталған қалдықтарды кептіру және жағу үшін пештің жоғары температуралық реакция камерасына итереді.

1

Статикалық-динамикалық айналмалы от жағу жүйесі

Магниттік суспензия ядросының реакциялық камерасы

Сыртқы пластина материалы: ≥10 мм қалыңдығы Q235B көміртекті болат;

Отқа төзімді құрылым (іштен сыртқа қарай): отқа төзімді кірпіш, оқшаулағыш кірпіш және алюминий силикат талшықты көрпе;

Жоғары температураға төзімділік: ≥1600℃;

Пеш корпусының сыртқы бетінің температурасы: ≤40℃;

Негізгі технология: Магниттік суспензия электромагниттік үздіксіз жану технологиясы;

Қауіпсіздік баспалдақтарымен және қоршаулармен жабдықталған

1

Тік аспалы айналмалы тор

Жұмыс қуаты: ≤4 кВт;

Камераның ішкі диаметрі: ≤1300 мм;

Материал: Жоғары температураға төзімді шойын;

Функциялары: қалдықтардың коксталуын болдырмайды, күлдің тұрақты ағуын қамтамасыз етеді, қалдықтарды араластыру жылдамдығын реттейді және қатты бөгде материалдарды ұсақтайды.

1`

Газдандыру камерасы

Газдандыру порттарының саны: ≥290;

Негізгі магнитті суспензияны газдандыру технологиясы;

Газдандыру портының диаметрі: ≥45 мм;

Отқа төзімді материал: Желдетілген отқа төзімді кірпіш;

Жоғары температураға төзімділік: ≥1600℃

1

Оттегімен толықтыру жүйесі

Түрі: центрифугалық;

Қуаты: ≤3 кВт

1

Жоғары температуралы жану камерасы

Сыртқы пластина материалы: ≥8 мм қалыңдығы Q235B көміртекті болат;

Отқа төзімді құрылым (іштен сыртқа қарай): отқа төзімді кірпіш, оқшаулағыш кірпіш және алюминий силикат талшықты көрпе;

Жоғары температураға төзімділік: ≥1600℃;

Пеш температурасы: 850–1000℃;

Негізгі технология: Температураны дәл бақылау технологиясы

1

Ауа сүзу жүйесі бар аспалы өртеу пеші

От жағу жүйесі

Өлшемдері: 10500 мм × 2500 мм × 4885 мм

Жабдықталған: Қауіпсіздік баспалдақтары және қоршау жүйесі.

1

Құбырлы жылу алмастырғыштың жылыту жүйесі

Жылыту сыйымдылығы: 800 м² (жылыту алаңы)

Желдеткіш қуаты: ≤15 кВт;

Материал: Q235 көміртекті болат, сырты жоғары температураға төзімді коррозияға қарсы бояумен қапталған;

Габариттік өлшемдері: ≥1600 мм × 8000 мм;

Негізгі технология: Жоғары тиімді жылу алмасу технологиясы;

Қауіпсіздік баспалдақтарымен және қоршау жүйесімен жабдықталған

1

Салқындату жүйесі

Quench мұнарасы

Айналымдағы су сорғышының қуаты: ≤3 кВт;

Габариттік өлшемдері: ≥1400 мм × 4000 мм;

Материал: көміртекті болат және тот баспайтын болат;

Негізгі технология: Атомизацияланған салқындату технологиясы

1

Шаңды кетіру жүйесі

Жартылай құрғақ күкіртсіздендіру және қышқылсыздандыру

Айналымдағы су сорғышының қуаты: ≤11 кВт;

Габариттік өлшемдері: ≥1600 мм × 6000 мм;

Материал: көміртекті болат және тот баспайтын болат;

Негізгі технология: Таза түтін құбырының технологиясы;

Қауіпсіздік баспалдақтарымен және қоршау жүйесімен жабдықталған

1

Белсендірілген көмірді адсорбциялау мұнарасы

Айналымдағы су сорғышының қуаты: ≤4 кВт;

Габариттік өлшемдері: ≥1400 мм × 4000 мм;

Материал: көміртекті болат және тот баспайтын болат;

Негізгі технология: Төмен температуралы каталитикалық технология;

Қауіпсіздік баспалдақтарымен және қоршау жүйесімен жабдықталған

1

Жоғары вольтты ылғалды электростатикалық тұндырғыш (WESP)

Жабдықтың қуаты: ≤5,5 кВт;

Габариттік өлшемдері: ≥1900 мм × 2100 мм × 7000 мм;

Материал: көміртекті болат және тот баспайтын болат;

Конфигурация: 80 кВ жоғары вольтты қуат көзі, айналмалы тұтқаны басқару пульті;

Тазалау жүйесі: Айналмалы су сорғысының қуаты ≤3 кВт, автоматты тазалау функциясы;

Негізгі технология: Жоғары вольтты электростатикалық адсорбция технологиясы;

Жоғары вольтты электр өрісінің жұмысы арқылы ұсақ бөлшектердің 98% жояды;

Қауіпсіздік баспалдақтарымен және қоршау жүйесімен жабдықталған

1

Сөмке сүзгісі / қап сүзгі шаң жинағыш

Жабдықтың қуаты: ≤5,5 кВт;

Габариттік өлшемдері: 7000 мм × 2450 мм × 5500 мм;

Конфигурация: DMC-480;

Сүзгі қаптары: Ø133 мм × 2500 мм, 480 дана;

Негізгі технология: Шаң мен түтін шығару технологиясы;

Қауіпсіздік баспалдақтарымен және қоршау жүйесімен жабдықталған

1

Конденсатор

Диаметрі: ≤500 мм;

Функция: Түтін газынан су буының 95% жояды және жинайды

1

Түтін мұржасы / Шығару жинағы

Материал: көміртекті болат;

Жер үстіндегі биіктігі: 15 метр;

Төтенше жағдайдан шығатын сорғышпен жабдықталған

1

Индукцияланған желдеткіш (ID желдеткіш) – шаң жинағыштың төменгі ағыны

Жұмыс қуаты: ≤37 кВт

1

Индукцияланған желдеткіш (ID желдеткіш) – Жылу алмастырғыштың төменгі ағыны

Жұмыс қуаты: ≤5,5 кВт

1

Күл шығару жүйесі

Пластиналық түрдегі күл шығару жүйесі

Жабдықтың қуаты: ≤5,5 кВт;

Күл шығару өнімділігі: 500 кг/сағ;

Функция: күл қалдықтарын жер асты шұңқырынан жер деңгейіне дейін көтереді. Күл шығару процесі кезінде ол ұшатын күлдің пайда болуын тиімді болдырмайды.

1

Қан айналымы жүйесі

Айналымдағы су сорғысы

Техникалық сипаттамалары:

Қуаты: 3 кВт; Түрі: Құбыр сорғы.

2

Айналымдағы су сорғысы

Техникалық сипаттамалары:

Қуаты: 4 кВт; Түрі: Құбыр сорғы.

2

Айналымдағы су сорғысы

Техникалық сипаттамалары:

Қуаты: 4 кВт; Түрі: Құбыр сорғы.

1

Электрлік басқару жүйесі

Біріктірілген басқару жүйесі

Басқару жүйесі:

Бір түймемен іске қосу/тоқтату, қолмен/автоматты ауыстыру және қашықтан басқару функцияларын қолдайды. Қарапайым және ыңғайлы пайдалану үшін ыңғайлы интеллектуалды операцияны ұсынады.

Автоматты анықтау жүйесі:

Нақты уақыттағы жұмыс күйін бақылау және қауіпсіздікті бақылау үшін автоматты бақылау және анықтау жүйесімен жабдықталған.

3

Онлайн бақылау жүйесі

Анықтау және бақылау жүйесі

1

Қосымша

Көбелек клапан, фланец, шынтақ, құбыр арматурасы, болттар / бұрандалар, асбест арқан, отқа төзімді мақта, құбыр / құбырлар, ажыратқыштар және т.б.

1
